Essais électriques et de performance

Les essais électriques et de performance permettent de tester les performances électriques des systèmes sur des bancs d’essais modernes de façon à améliorer leur efficacité et leur fiabilité.

Le comportement et le vieillissement du système sont observés au travers de différents tests :

  • Essais de caractérisation
  • Essais d’endurance
  • Essais de validation BMS
  • Autres : contactez-nous

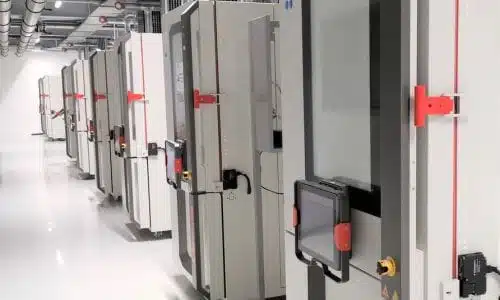

Les différents bancs de tests sont couplés à des enceintes sécurisées climatiques et thermiques (-40 à +120°C ; 0 à 95%HR).

Des refroidisseurs additionnels pour vos systèmes sont disponibles sur demande (-40 à +120°C).

Les essais sont réalisés pour 3 principaux domaines d’application :

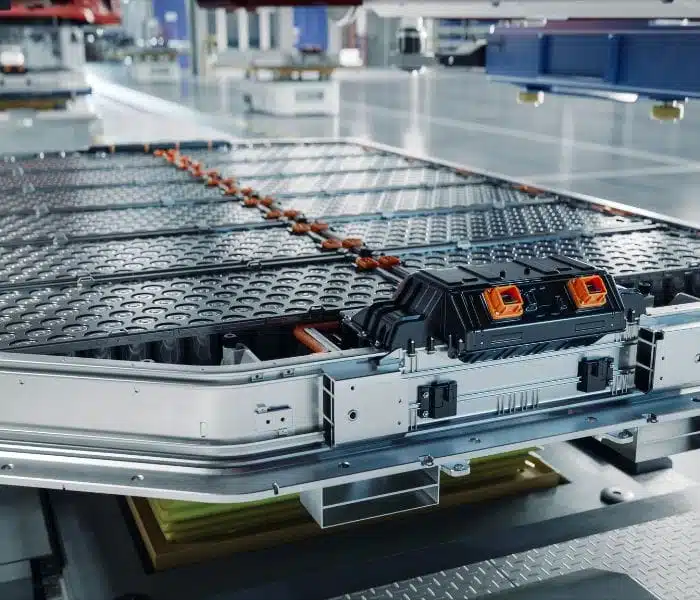

Batteries

SERMA Energy est dotée d’importants moyens d’essais électriques cellules, modules et packs avec un large spectre de performances :

Cellules

  • 9V / 15A
  • 5V / 300A
  • 8V / 300A
  • 8V / 500A
  • 20V /1000A

Modules

  • 150V / 800A
  • 100V / 50A
  • 100V / 150A

Packs

  • 500V / 300A
  • 700V / 400A
  • 1000V / 1000A / 250kW
  • 1200V / 1200A / 500kW
  • jusqu’à 1MW

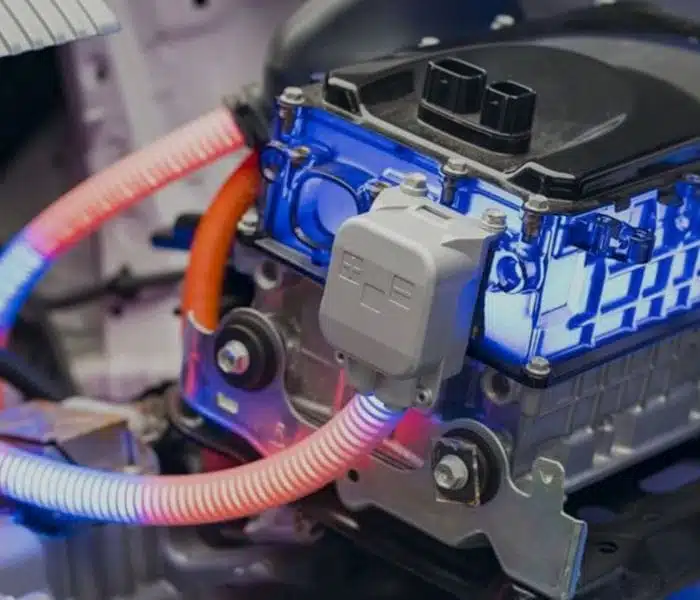

Électronique de Puissance

SERMA est équipée de moyens d’essais pour l’électronique de puissance (onduleurs, convertisseurs, chargeurs, composants).

Les bancs d’essais de puissance simulateurs batteries peuvent atteindre 1200V 1200A 500kW.

Nous sommes également en mesure de simuler le calculateur et l’environnement complet d’un véhicule, le fonctionnement d’un moteur électrique ou le fonctionnement d’un chargeur ou d’un smart chargeur (véhicule to grid).

Nos équipements sont adaptables en fonction de vos besoins.

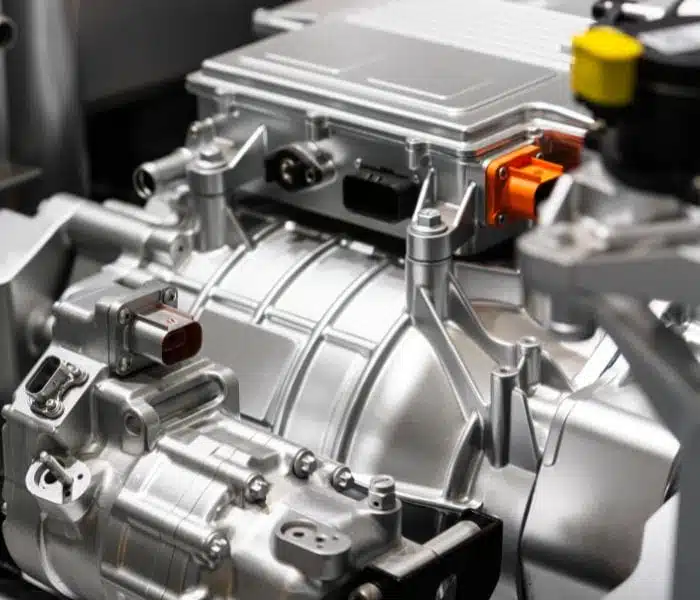

Chaîne de traction électrique

Energy dispose de plusieurs bancs moteurs électriques hautes et basses vitesses et de bancs modulaires back to back.

Bancs moteur double sortie (20krpm / 3500rpm) équipés de :

  • Simulateur batterie 500kW 1200V 1200A,
  • Refroidisseurs indépendants
  • Analyseurs de puissance 2 MHz
  • Plus de 100 voies de mesures.

La puissance mécanique maximale est de 368kW en haute ou basse vitesse.

La basse vitesse nous permet d’atteindre des niveaux de couple élevé, par exemple 4000Nm.

Ce banc est capable de recevoir différentes configurations de tests :

  • Front to front : Deux machines face à face accouplées au travers d’un couple mètre hautes vitesses.
  • Back to back : Deux chaines de tractions complètes reliées entre elles par une boite de transfert permettant d’utiliser une chaine de traction en moteur et la deuxième en frein. Ce montage est particulièrement intéressant dans le cadre d’endurance de validation de tenue mécanique. Les limites de ce montage sont : 35000rpm ou 5000Nm ou 800kW.
  • eGMP : une chaine de traction reliée par ses transmissions à deux moteurs de charges basses vitesses 3500 rpm.
  •

Ces essais peuvent être réalisés sous enceinte climatique avec double analyseur de puissance et simulateur de batteries 500kW 1200V 1200A.
Grâce à un système d’acquisition, nous pouvons également mesurer le rendement du système moteur et électronique de puissance (machine électrique, AC et DC).

Ces essais électriques peuvent être réalisés selon des normes ISO 12405, ISO 16750-2, ISO 21780, ISO 21782-2, LV123, etc.

L’ensemble du cycle et des conditions de vie du système sont simulées et analysées grâce à la variété de tests et d’essais proposés par SERMA Energy : électrique, mécaniqueenvironnement, de sécurité.
